導波雷達液位計

    導波雷達液位計具有低維護，高性能、高精度、高可靠性，使用壽命長等優點。在與電容，重錘等接觸式儀表相比較，具有無可比擬的優越性。微波信號的傳輸不受大氣的影響，所以它可以滿足工藝過程中揮發性氣體、高溫、高壓、蒸汽、真空及高粉塵等惡劣環境的要求。該產品適用于高溫、高壓、真空、蒸汽、高粉塵及揮發性氣體等惡劣環境。可對不同料位進行連續測量。該儀器主要技術指標達到或優于國內外同類產品,且安裝調試簡便，可以單臺使用，也可組網使用，可**應用于冶金、建材、能源、石化、水利、糧食等行業。
    導波雷達液位計是依據時域反射原理(TDR)為基礎的雷達液位計，導波雷達是基于時間行程原理的測量儀表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜繩傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化為物位信號。
     輸入  反射的脈沖信號沿纜繩傳導至儀表電子線路部分，微處理器對此信號進行處理，識別出微波脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，距離物料表面的距離D與脈沖的時間行程T成正比： D=C×T/2  其中C為光速 因空罐的距離E已知，則物位L為： L=E-D
     輸出  通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4－20mA輸出。應用于水液儲罐、酸堿儲罐、漿料儲罐、固體顆粒、小型儲油罐。各類導電、非導電介質、腐蝕性介質。如煤倉、灰倉、油罐、酸罐等。

特點：
      1.可以測量介電常數大于等于1.4的任何介質。
      2.一般用于測量粘度≤500cst而且不容易產生粘附的介質。
      3.桿式雷達大量程可以達到6米、纜式可以達到30米。
      4.對蒸汽和泡沫有很強的抑制能力，測量不受影響。
      5.對于介電常數比較小的液體物料可以采用雙探桿式測量方式，以保障良好的準確測量。

技術參數：
     適用于：液體、固體顆粒的測量
     測量范圍:6米
     過程連接：螺紋、法蘭
     過程溫度：-40～250℃
     過程壓力：-1.0～20bar
     精度：±1mm
     頻率范圍：100MHZ～1.8GHZ
     防爆/防護等級：Exia ⅡCT6/IP67
     信號輸出：4～20mA/HART(兩線)

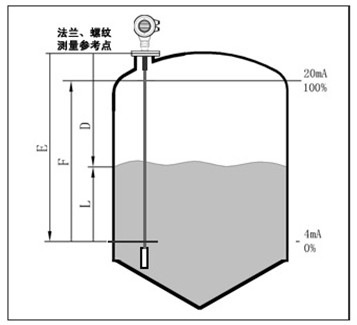

導波雷達液位計測量范圍:
    F---- 測量范圍
    E---- 空罐距離
    B---- 頂部盲區
    K---- 探頭到罐壁的小距離
    頂部盲區是指物料高料面與測量參考點之間的*小距離。
    底部盲區是指纜繩底部附近無法測量的一段距離。
    頂部盲區和底部盲區之間是有效測量距離。
